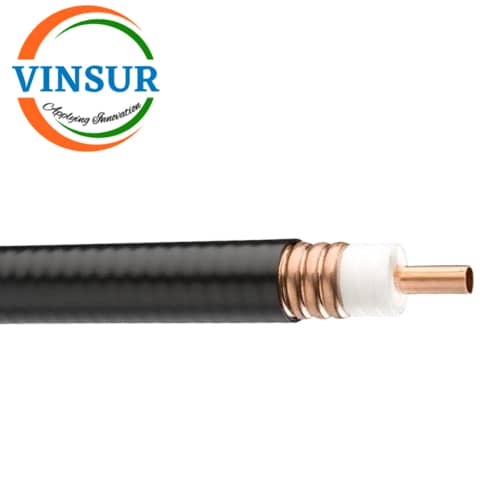

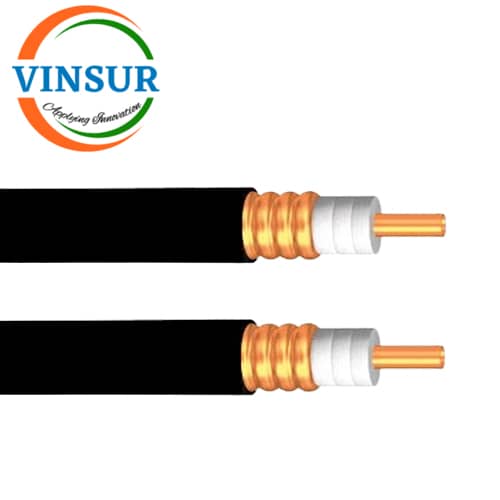

CABLE CONSTRUCTION SPECIFICATIONS | ||
Inner Conductor | Copper tube | Φ 9.3 mm |
Dielectric | Cellular polyethylene | Φ 22.0 mm |
Outer Conductor | Corrugated copper tube | Φ 25.2 mm |
Jacketing | Black, halogen-free fire-retardant thermoplastic / Black, halogen-free polyethylene (optional) |
Φ 27.8 mm |
ELECTRICAL CHARACTERISTICS | |
Characteristic Impedance | 50 ± 1 Ω |
Return Loss | 24 dB for 100 m cable with connectors |
Velocity Factor | 0.90 |
Capacitance | 73.0 pF/m |
Maximum Frequency | 5100 MHz |
Peak RF Voltage Rating | 3.2 kV |
Peak Power Rating | 92.0 kW |
DC resistance | Inner conductor: 1.11 Ω/km, Outer conductor: 1.11 Ω/km |
MECHANICAL CHARACTERISTICS | |
Weight | 0.49 kg/m |
Maximum Pulling Force | 2800 N |
Minimum Bending Radius | Single Bending: 120mm, Repeated Bending: 240 mm |
Operating Temperature Range | -55 ~ +80 °C |
Crush Resistance | 1.6 kg/mm |
Bending Moment | 15.0 Nm |
Recommended Clamp Distance | 1.0 m |
